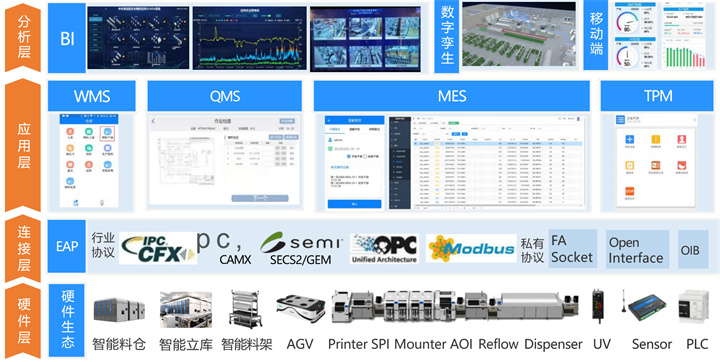

01、SCADA系統的核心功能與架構
SCADA（Supervisory Control and Data Acquisition，數據采集與監控系統）是工業自動化領域的關鍵基礎設施，其核心功能包括：
1、數據采集
通過分布式傳感器網絡（如溫度、振動、電流、視覺檢測等）實時采集產線數據，采樣頻率通?！?0Hz，確保高精度監控。
支持多種工業通信協議（Modbus、OPC UA、Profinet、CAN總線等），兼容不同廠商設備。
2、數據處理與分析
數據清洗（剔除異常值、濾波降噪）
實時計算（OEE、MTBF、不良率等KPI）
基于規則引擎的自動化報警（如SPC超限預警）

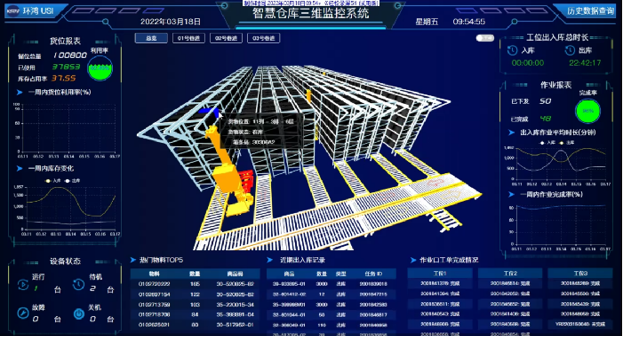

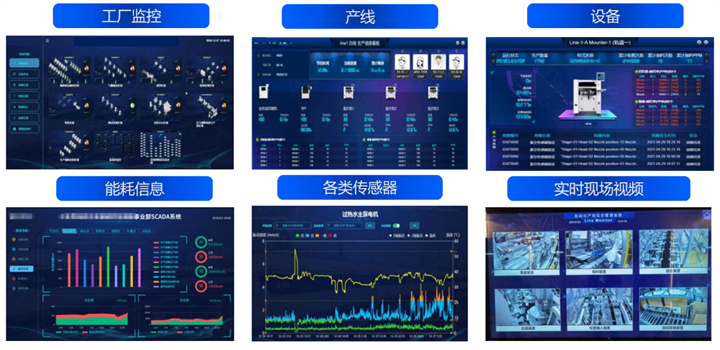

3、可視化監控
動態HMI（人機界面）展示產線狀態
趨勢圖、儀表盤、報警日志等可視化工具
4、控制與優化
基于數據分析的生產調度、質量追溯、能效優化
聯動MES/ERP系統實現生產調度優化
5、生產過程透明化
訂單進度實時追蹤
工藝參數自動校核
質量缺陷即時攔截
02、SCADA在貼片互聯中的核心應用
SCADA系統 （ 數據采集與監視控制系統 ）在 貼片互聯 （如 SMT貼片機 ）中的核心應用主要體現在實時數據采集、遠程監控與智能控制，以及生產效率與質量控制優化等方面。 ?
實時數據采集與監控
SCADA系統通過傳感器和 PLC 實時采集貼片機生產過程中的關鍵參數，如溫度、壓力、設備狀態等，并將數據傳輸至中央控制室進行可視化展示。例如， 電子行業 的SMT貼片機聯網率可達100%，實現生產進度實時追蹤和工藝參數自動校核。
遠程控制與異常預警
系統支持遠程調節設備參數，并設定500+種異常判定規則），實現即時預警。 ?
生產效率與質量控制
通過數據分析優化生產流程，并通過質量缺陷即時攔截降低返修率。此外，系統可生成能耗熱力圖，幫助識別高耗能環節以優化能源使用。 ?
設備全生命周期管理

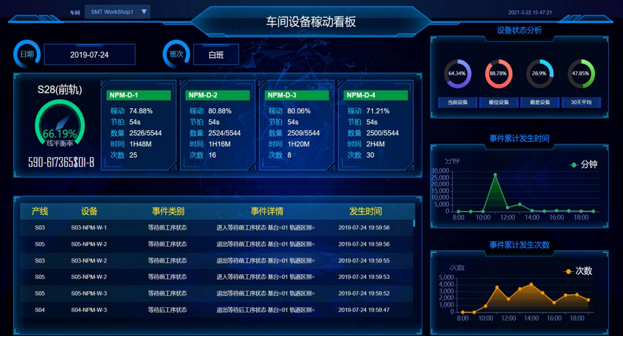

SCADA通過 OEE看板 實時監測設備利用率、故障率等指標，助力企業實現設備維護智能化。
03、貼片互聯的關鍵技術
在SMT（表面貼裝技術）產線中，SCADA系統與貼片互聯的結合主要體現在：
1、實現機臺站位的智能監控
預測和實際使用數據比對
補料(換料)作業的智能比對管控
各料站拋料的動態信息統計
2、實現產線余量不足的智能提醒
實現產線依料盤余量為參考的補料措施
實現產線動態WIP信息動態掌控
3、實現監測機臺稼動信息
機臺動態產能、運作時間稼動分析報表的遠程監管
機臺動態運作信息分析報表監管
04、技術挑戰與解決方案
挑戰
多品牌設備協議不統一
海量數據存儲與查詢延遲
實時性要求高(<100ms)
電磁干擾(SMT高頻環境)
解決方案
采用OPC UA統一數據模型
時序數據庫(InfluxDB/TDengine)
邊緣計算+5G URLLC
符合IEC 61000-4-3屏蔽設計
05、未來發展趨勢

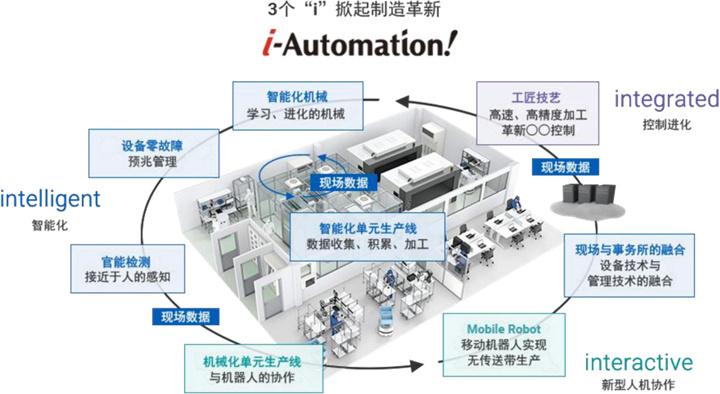

1、數字孿生深度集成
虛擬產線實時映射物理設備狀態，支持“what-if”模擬優化
2、AI驅動的自主決策
基于強化學習的貼片機參數自整定
3、邊緣計算賦能實時決策
強大的智能算法，快速對數據進行處理和分析，輔助智能設備實時決策
06、總結
SCADA系統與貼片互聯技術的結合，實現了SMT產線從“經驗驅動”到“數據驅動”的轉型。未來，隨著5G、AI、數字孿生等技術的成熟，智能制造將邁向更高水平的自動化與智能化。
